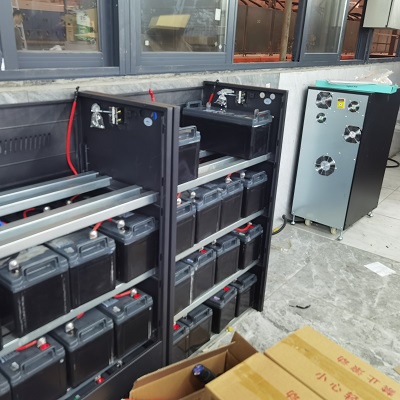

ups電源OCV和SOC之間的關系通過以下充放電實驗方法獲得：
1)選取ups電源的實驗樣本，以1C，A放電電流倍率進行預放電維護，直至放電截止電壓(EOV=3.000V)。
2)對ups電源的實驗樣本靜置1h，使其內部反應恢復至穩定狀態。
3)以0.2C，A充電電流倍率，對ups電源進行恒流充電，直至充電截止電壓(EOV=4.150V)，然后進行恒壓補充電，至電流降為充電截止電流(EOC=2.500A)。
4)對ups電源實驗樣本靜置1h，使其內部反應恢復至穩定狀態。
5)以4.500A放電電流(又稱0.1C，A放電電流倍率)，對ups電源實驗樣本恒流放電0.5h。
6)實驗樣本靜置1h恢復穩定狀態，然后記錄其OCV值。
7)實驗跳轉至步驟5)，循環操作20次。
8)以0.2C，A充電電流倍率，對ups電源進行恒流充電，直至充電截止電壓(E0V=4.150V)，然后進行恒壓補充電，至電流降為充電截止電流(EOC=2.500A)，使得電池電量充滿。
ups電源通過選用典型ups電源實驗樣本，對所構建的S-ECM模型進行參數辨識，并獲得各項評價效果值。其中，開路電壓參數Ua在ups電源等效模型中非常重要，要準確測量其值的大小。通常需要將工作狀態的電池取下來擱置較長時間，用于去除極化現象及其所引人的滯后效應，這樣需要耗費很長時間。在HPPC測試基礎上，通過充放電過程影響互補的方式快速獲得OCV-SOC函數關系，具體求取過程如下所述。放電結束后的40s擱置時間內，在滯后效應影響下，電壓會緩慢升高，選取擱置結束時刻4的電壓值。充電結束后的40s擱置時間內，在滯后效應影響下，電壓會緩慢降低，選取擱置結束時刻t，的電壓值。由于充放電時間很短且相等，可認為SOC值無變化，在滯后效應互相抵消的作用下，該狀態值下的開路電壓值可通過4和t，兩個時刻的電壓平均值求得，獲得開路電壓和SOC值之間的關系，進而使用實驗獲得的原始數據，進行OCV-SOC曲線擬合，獲得用于動態模擬的方程式。通過間歇式放電與擱置的方式，實現ups電源OCV-SOC關系離散點的獲取，并基于曲線擬合方法實現整體62變化規律的獲取。
ups電源結合其HPPC測試和狀態空間方程，獲得ups電源S-ECM模型參數。ups電源的原始和實驗SOC值分別通過使用百分數(%)數學描述進行估算，對合理時間間隔的結果進行表征。不同次數的擬合效果對比分析如圖4-11所示。實驗數據的最小二乘擬合曲線，并用于模型參數辨識。為了獲得其數學方程形式以描述圖中OCV和SOC之間的關系，使用曲線擬合的方式對其狀態方程進行多項式擬合表達，對比分析擬合效果，使用變量4表征荷電狀態SOC值，變量Uoc為開路電壓OCV值。狀態空間方程中的系數通過對圖中的實驗數據曲線進行擬合得到，為了便于計算和在微處理器上的程序?qū)崿F(xiàn)，各項系數保留1位小數，根據實驗結果可知，所使用的擬合方程，對ups電源工作特性的模擬具有良好的效果。參數 和參數Uc之間的關系，用于后續的SOC估算和ups電源輸出閉路電壓的跟蹤過程中。針對ups電源所處高壓段的安全監測需求，進行SOC估算(對應于該特征段的描述)，通過以上實驗，獲得ups電源的開路電壓(OCV)與荷電狀態(SOC)之間的對應關系曲線。2022-05-08
